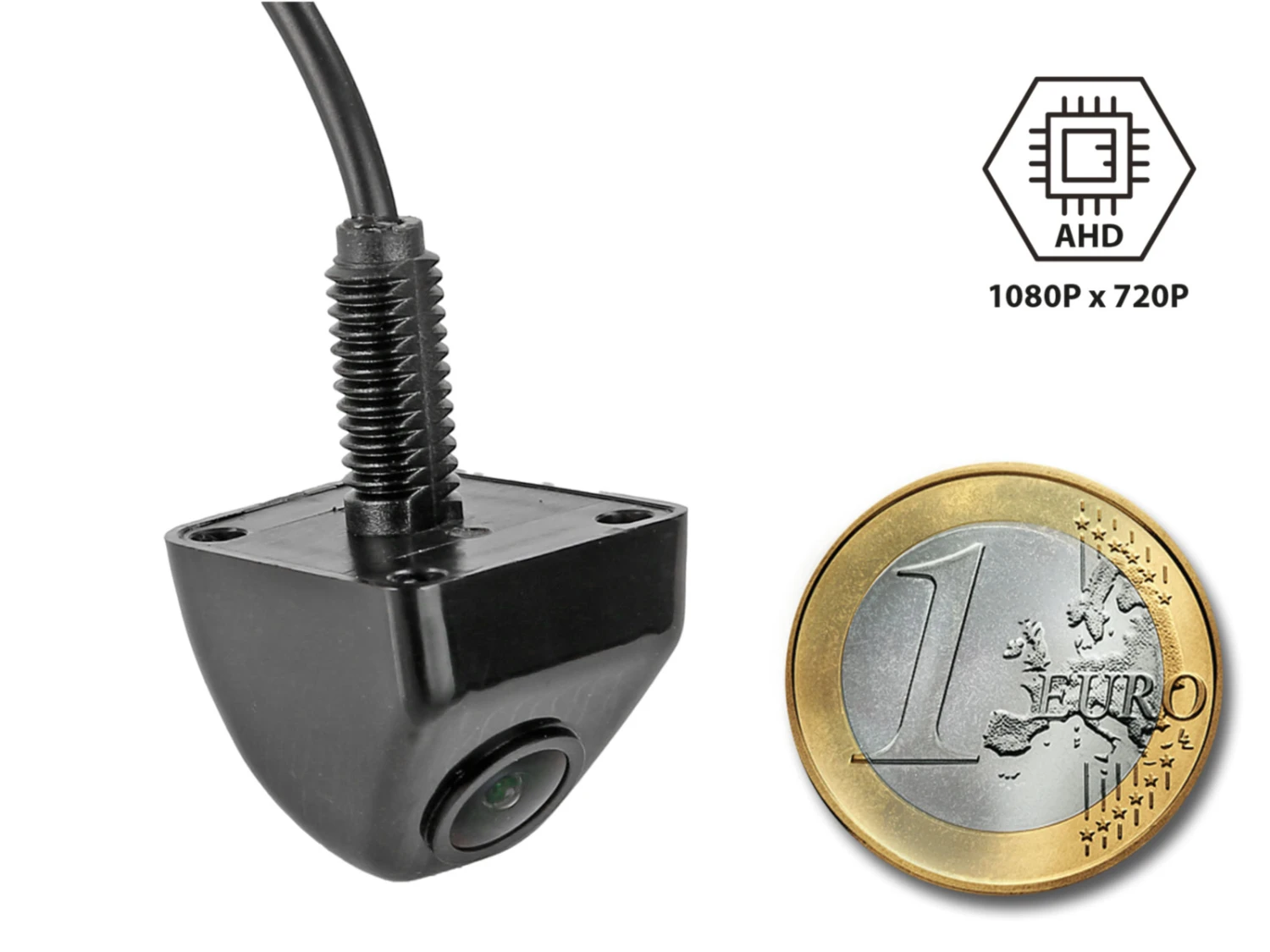

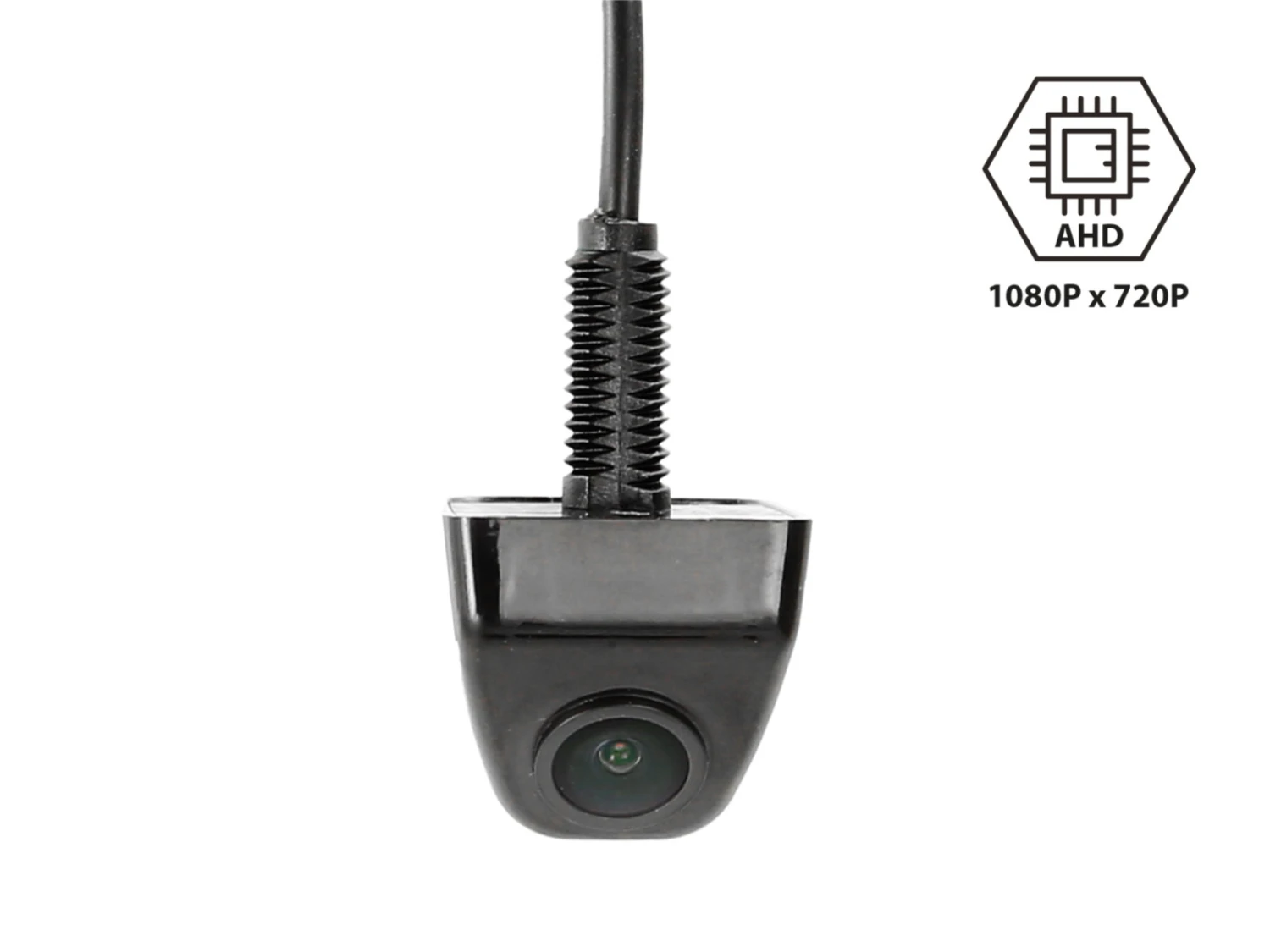

ACV 772000-6708 – Universal 170° Rückfahrkamera AHD Klein, Unterbau IP69K

Produktmerkmale Kamera:

• Rückfahrkamera AHD universal
• Bauform: viereckig
• Montageart: Unterbau
• Mit kleiner Bauform / IP69K / Blickwinkel diagonal 210°
• Aufbau: Kunstsoff
• Farbe: schwarz
• Extras: kleine Bauform / IP69K
• Sensor Typ: 1/2,8″ AHD
• Bildsystem: NTSC Farbe
• Linse: mm / F
• Lux: 0,03
• Auflösung: TV lines
• Linsenwinkel: diagonal 210°
• Blickwinkel: horizontal 170° vertikal 120° +5°
• Staub und Wassergeschützt: IP69K
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 100mA
• Betriebstemperaturbereich: -20°C – 70°C
• Aufbewahrungstemperatur: -40°C – 80°C
• Abmessungen: L / B / H / 25,7mm / 28mm / 23,5mm
• Hinweis:
  – acv Kameras sind zum Dauerbetrieb geeignet
  – Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  – Kamerabetriebsspannung: +3V
  – Kameraversorgungsspannung: +12V / +24V
  – Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
  – Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND
  – Cinch(m) gelb: Video

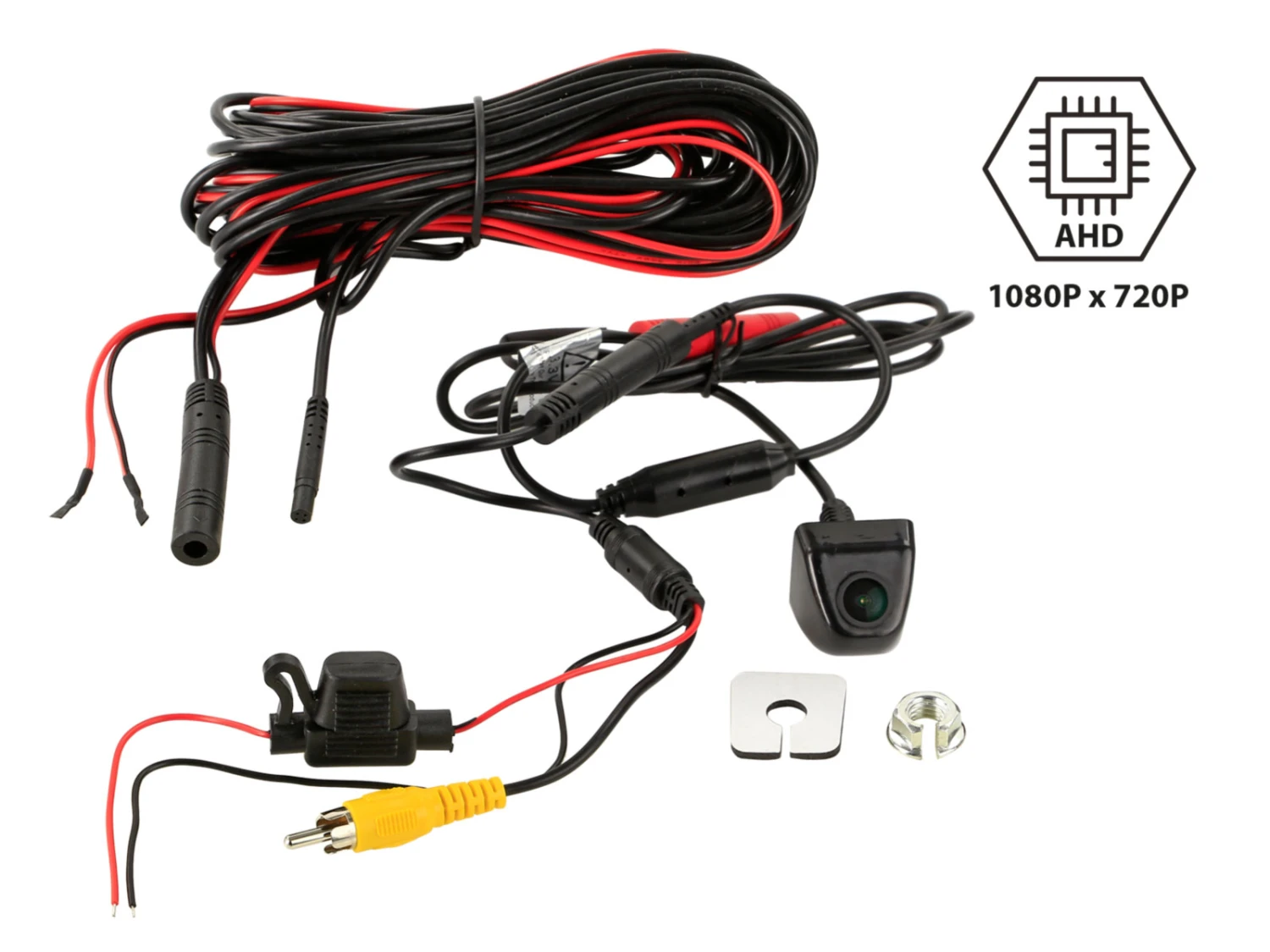

Anschlusskabel an der Kamera:

• 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 6,5m +/-:
  – 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
  – Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
  – Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss, Karosseriemasse / GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
  – 4 Pin acv-Systemstecker(f) Ø10mm
  – rot: Versorgungsspannung
  – schwarz: Masse/GND
  – Cinch(m) gelb: Video
• Installationszubehör:
  – Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  – Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
