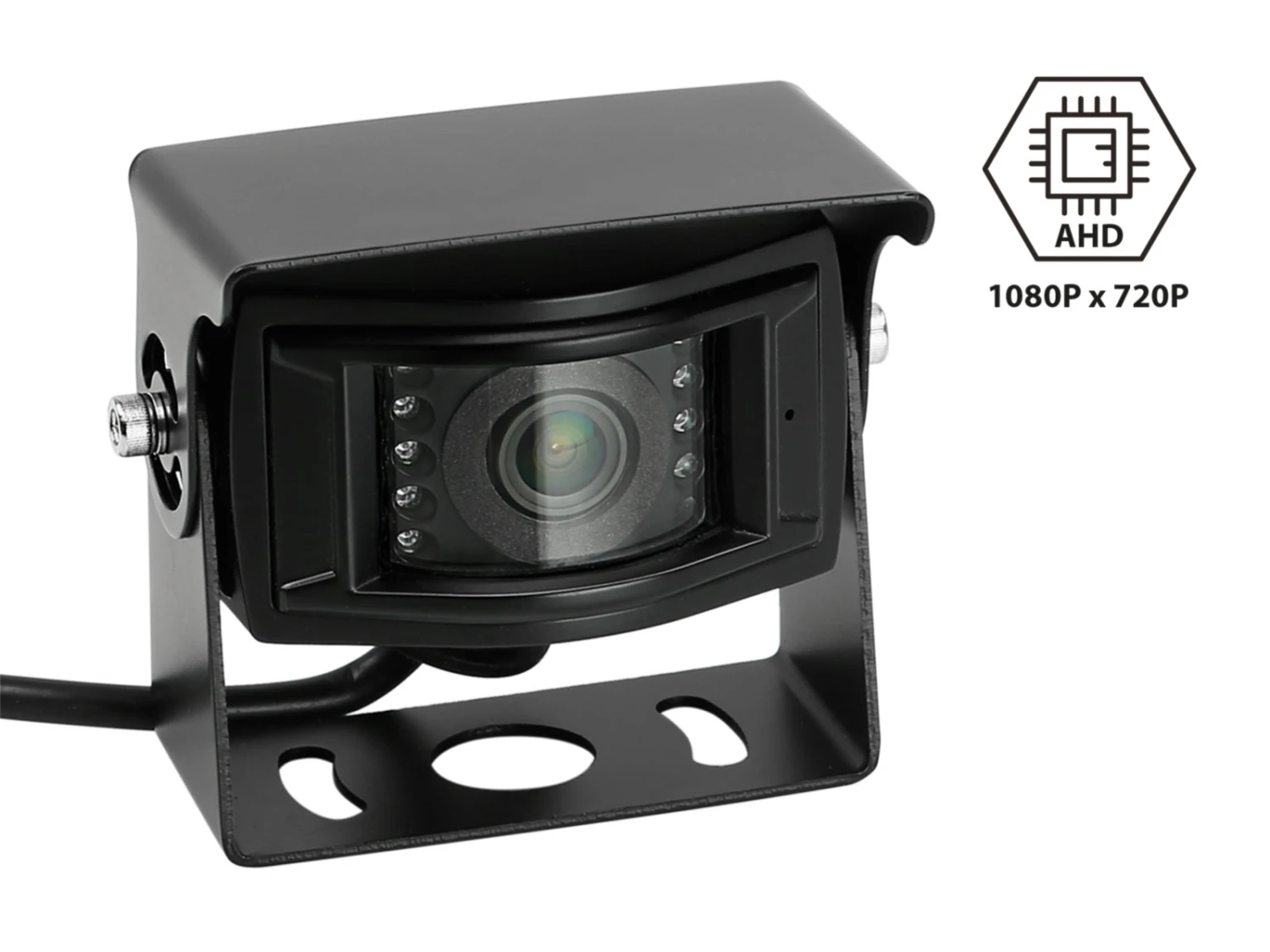

ACV 772000-6012 – Universal 170° Rückfahrkamera AHD, Transporter / Wohnmobil Weitwinkel

Produktmerkmale Kamera:

• Rückfahrkamera AHD universal
• Design: Transporter / Wohnmobil
• Montageart: Anbau /Dachmontage
• Mit Orientierungslinien / Nachtsichtfunktion / Weitwinkel 170° diagonal
• Aufbau: Metall
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper / Nachtsichtfunktion
• Sensor Typ: 1/3″ AHD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 1080 x 720
• Linse: 1,9mm / F 2.0
• Lux: 0 Lux bei aktiver Nachtsichtfunktion
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 170°
• Blickwinkel: horizontal 105° vertikal 60° + 5°
• Videoausgangl: 1Vp-p 75Ohm
• S/N Ratio: 48db>
• Staub und Wassergeschützt: IP68
• Anschluss: 8 Pin Systemstecker(m) Ø7mm
• Bertiebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 120mA bei aktiver Nachtsichtfunktion
• Betriebstemperaturbereich: -20°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C

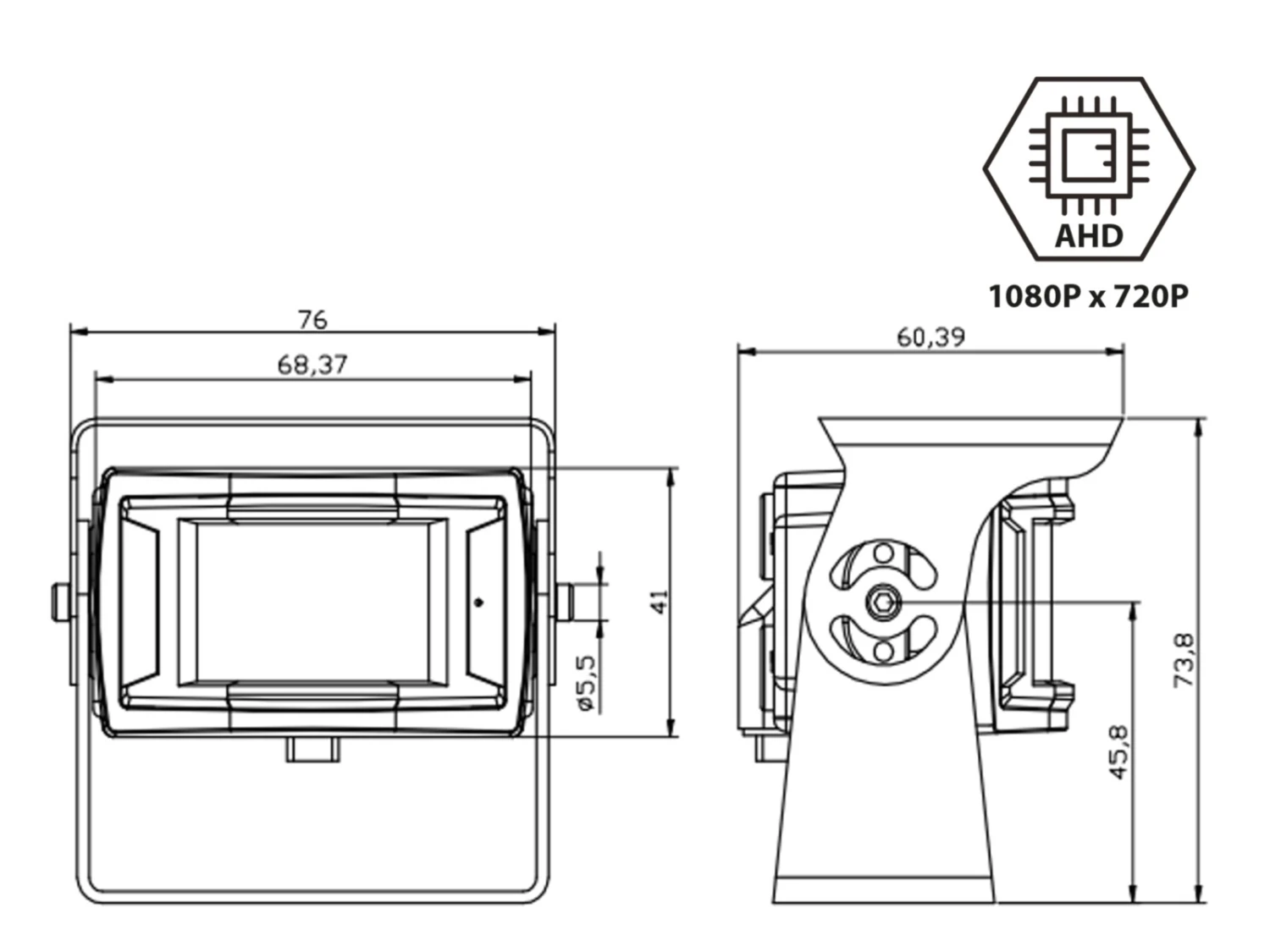

• Abmessungen mit Halter: L / B / H / – 76 mm / 60,39 mm / 73,8 mm
• Hinweis:
  – acv Kameras sind zum Dauerbetrieb geeignet
  – Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  – Kamerabetriebsspannung: +3V
  – Kameraversorgungsspannung: +12V / +24V
  – Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
  – Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND
  – Cinch(m) gelb: Video
  – Jumper: grün: Orientierungslinien aktivieren/deaktivieren

Anschlusskabel an der Kamera:

• 3m +/-: 8 Pin Systemstecker(m) Ø7mm, 1 Jumper
• Anschlussadapter 20cm +/-: 8 Pin Systemstecker(f) Ø10mm > 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 15m +/-:
  – 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
  – Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
  – Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
  – 4 Pin acv-Systemstecker(f) Ø10mm
  – rot: Versorgungsspannung
  – schwarz: Masse/GND
  – Cinch(m) gelb: Video
• Installationszubehör:
  – Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  – Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
