ACV 772000-6000 – Universal 170° Rückfahrkamera AHD, Unterbau Viereckig

Produktmerkmale Kamera:

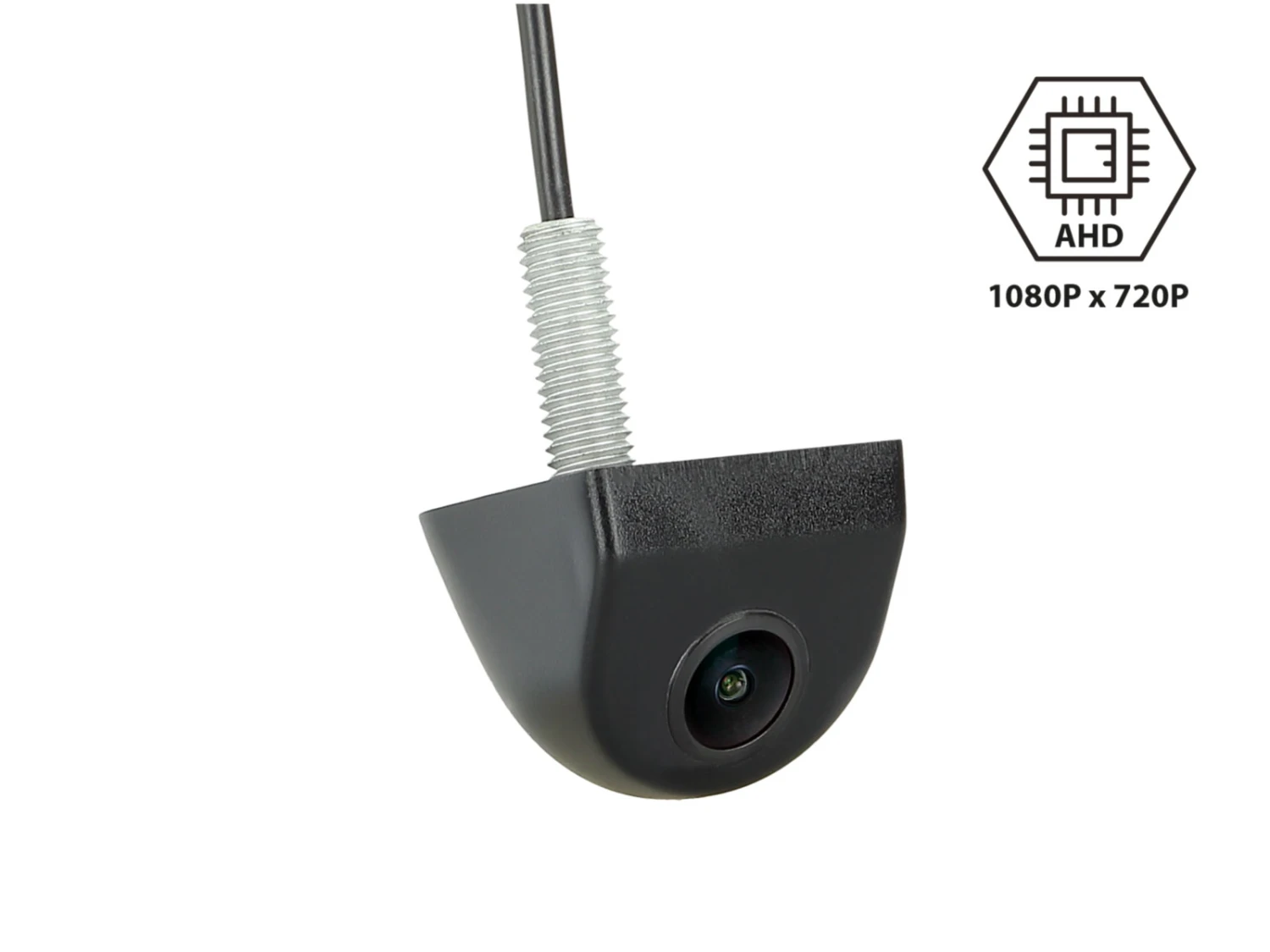

• Rückfahrkamera AHD universal
• Bauform: viereckig
• Montageart: Unterbau
• Mit Orientierungslinien / Spiegelungsfunktion
• Aufbau: Kunststoff mit 8mm Gewinderohr Kabelführung
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
• Sensor Typ:
• Bildsystem: NTSC Farbe
• Effektive Pixel:
• Linse: 1,9mm / F 2.0
• Lux: 0,3
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 170°
• Blickwinkel: horizontal 103° vertikal 78° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 200mA
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C
• Abmessungen: L / B / H – 34,5mm / 33mm / 27,57mm
• Hinweis:
  – acv Kameras sind zum Dauerbetrieb geeignet
  – Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  – Kamerabetriebsspannung: +3V
  – Kameraversorgungsspannung: +12V / +24V
  – Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
  – Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND
  – Cinch(m) gelb: Video
  – Jumper: grün: Orientierungslinien aktivieren/deaktivieren, weiß: Spiegelungsfunktion aktivieren/deaktivieren

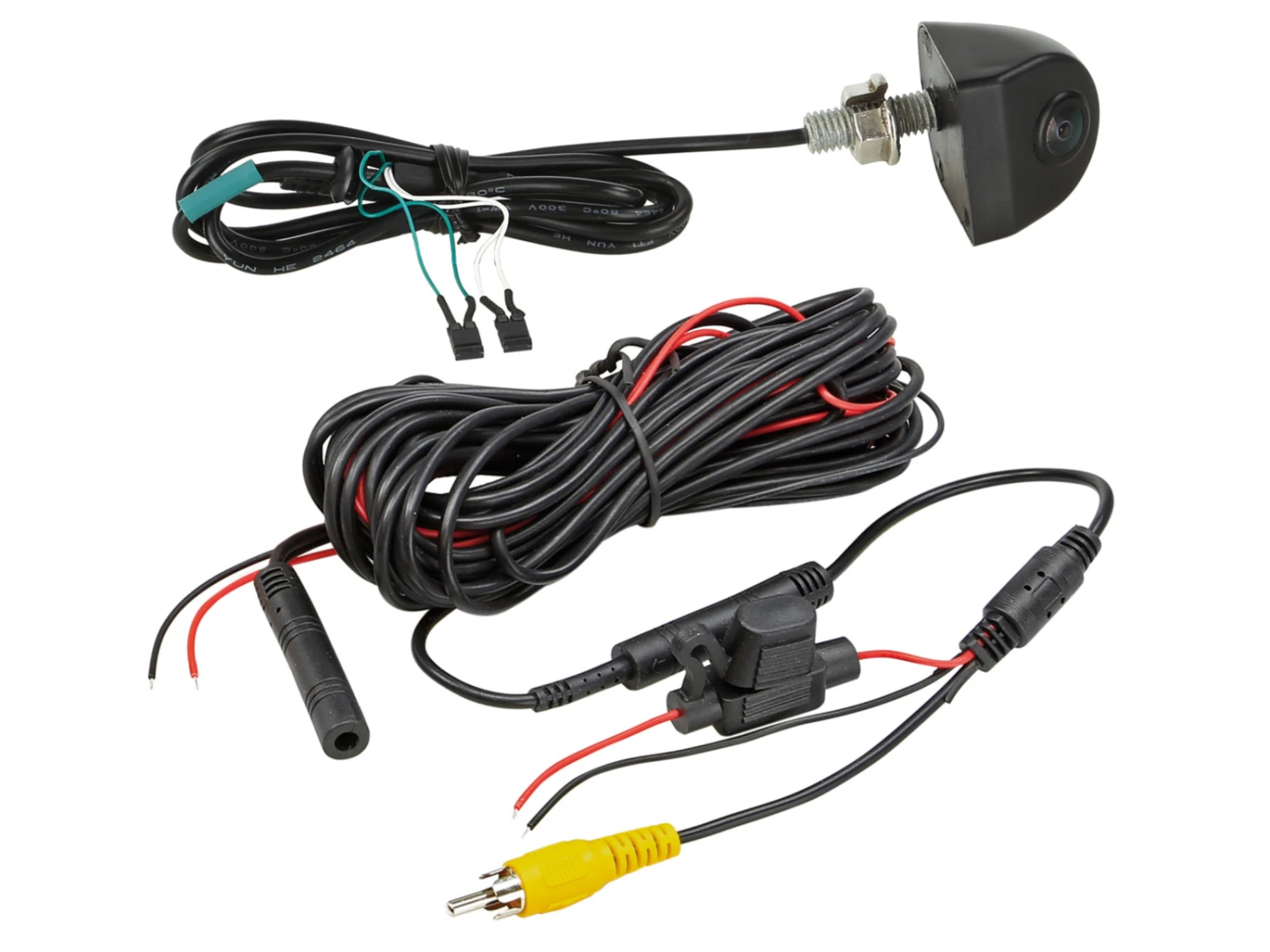

Anschlusskabel an der Kamera:

• 1m +/-: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Spannungswandler +3V: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 6,5m +/-:
  – 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
  – Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
  – Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss, Karosseriemasse / GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
  – 4 Pin acv-Systemstecker(f) Ø10mm
  – rot: Versorgungsspannung
  – schwarz: Masse/GND
  – Cinch(m) gelb: Video
• Installationszubehör:
  – Kameraanschluss an Interfaces: Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
  – Kameraanschluss an Rückfahrlicht: Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
