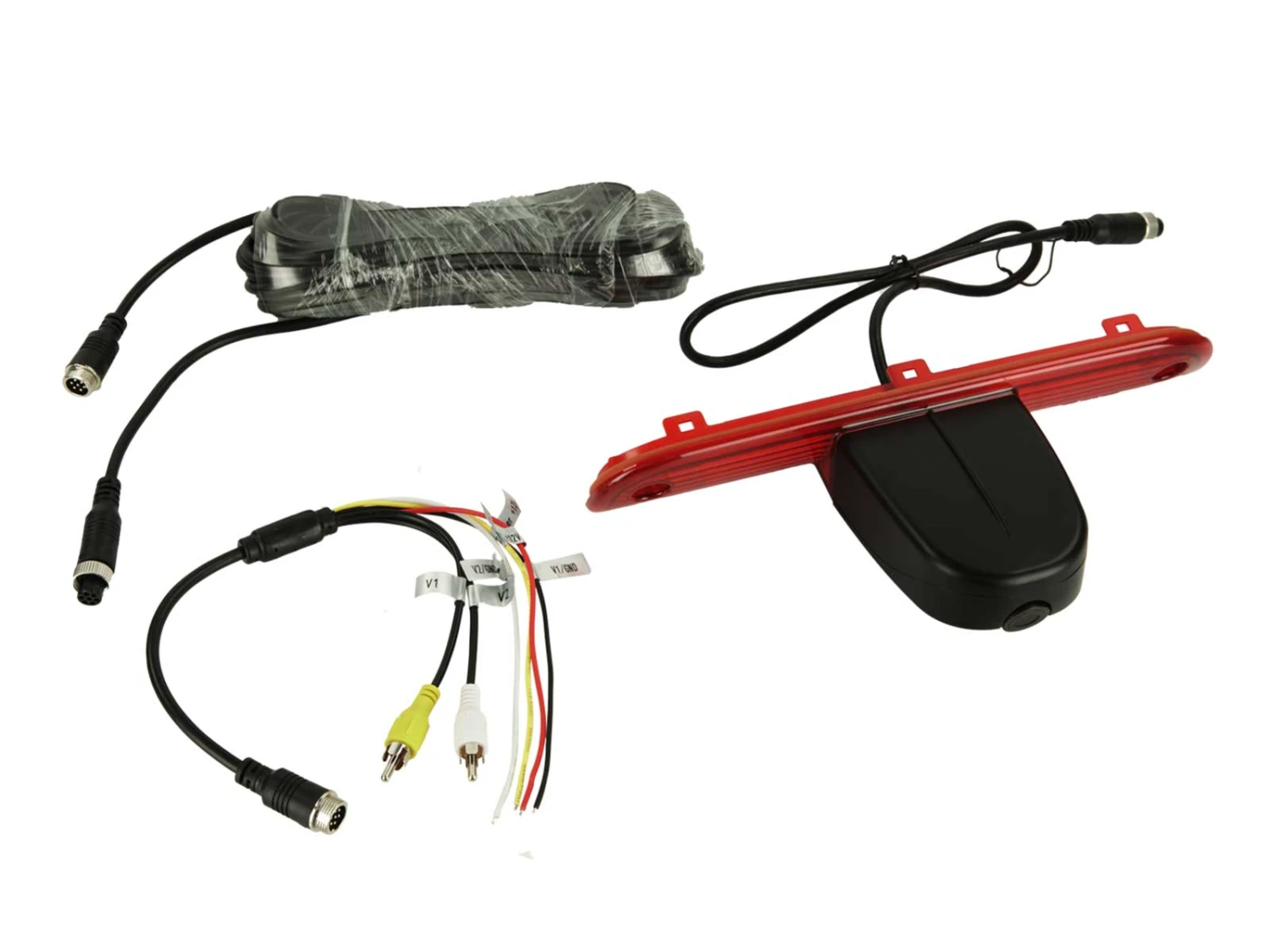

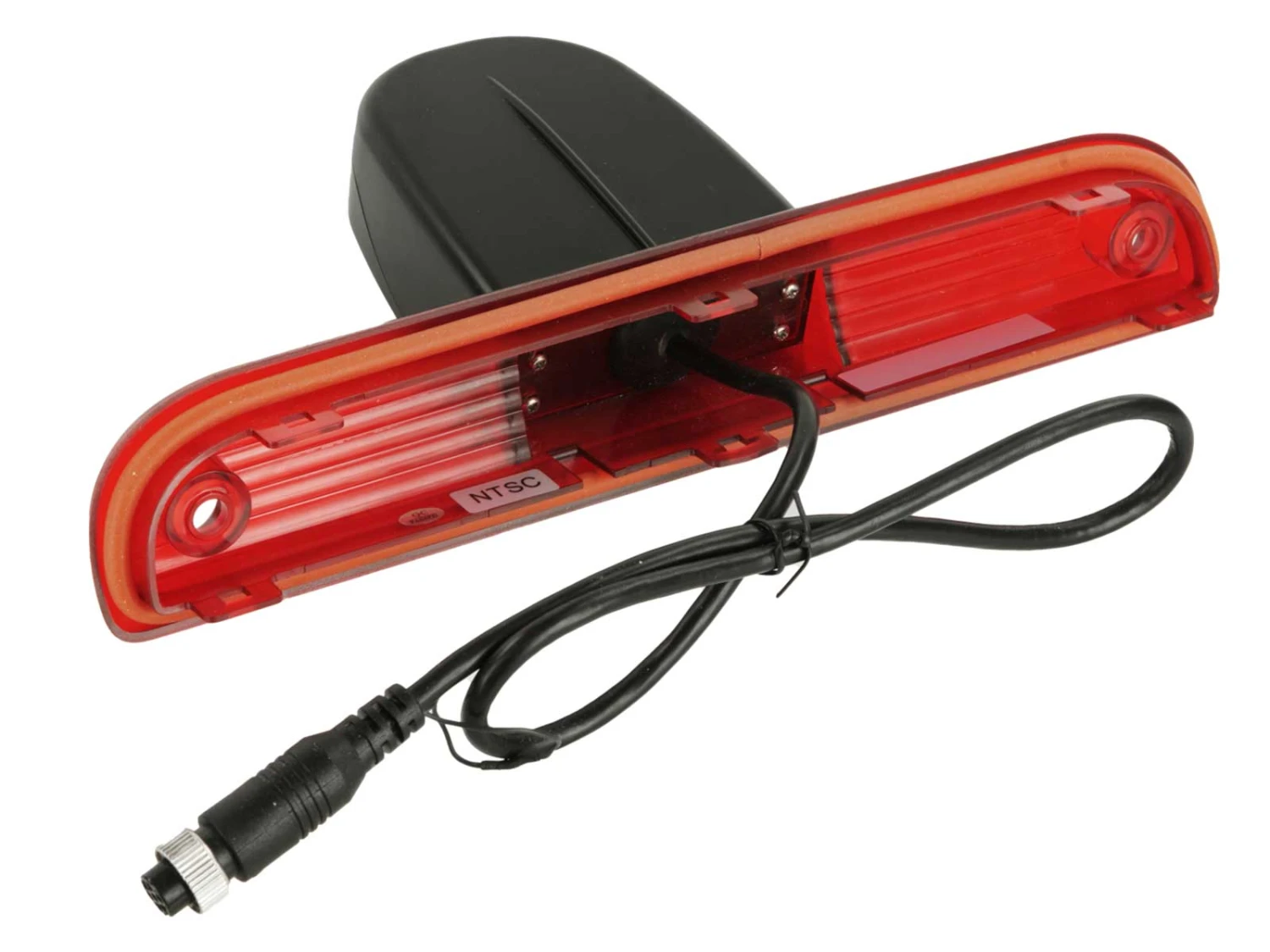

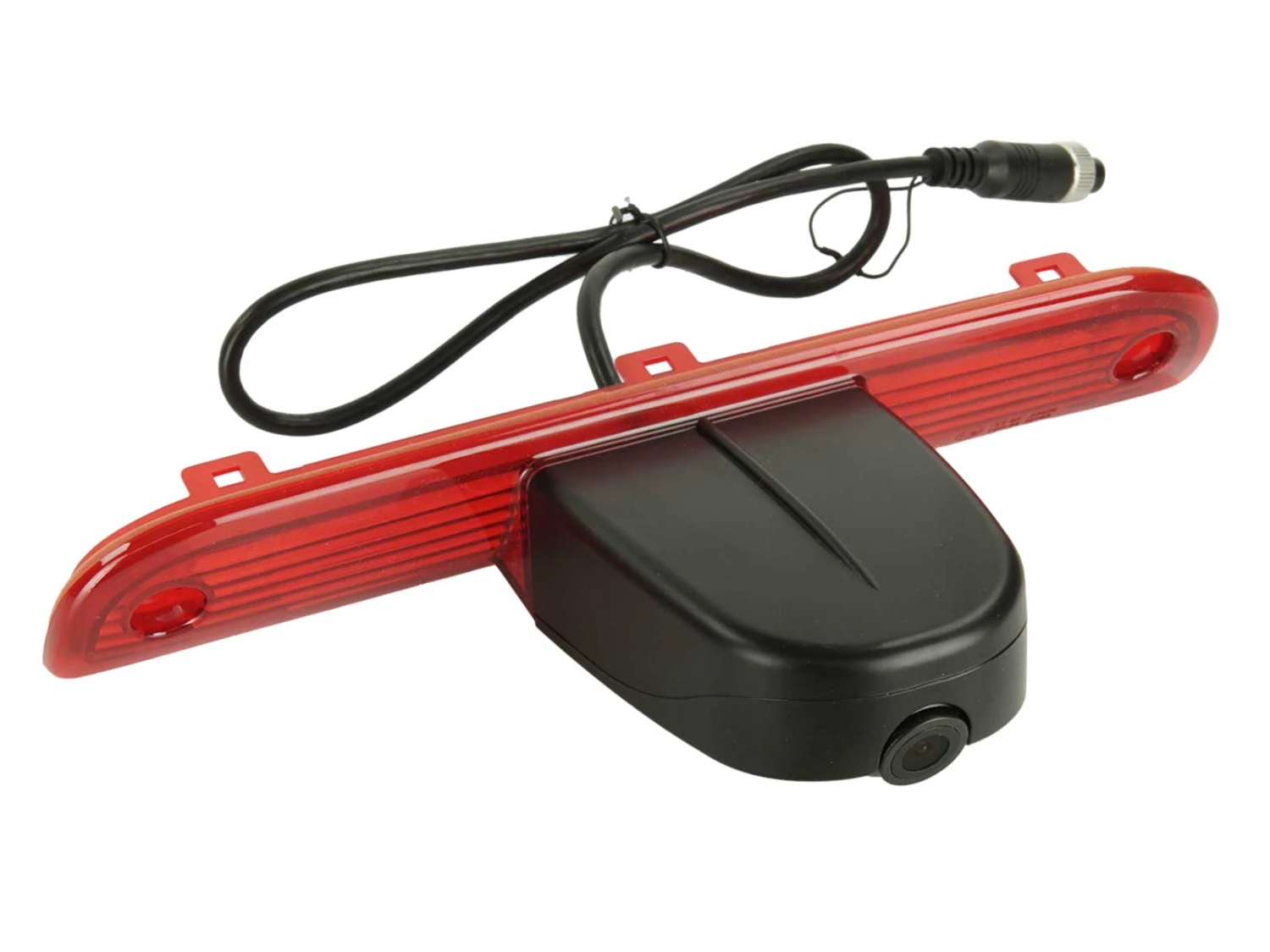

ACV 771000-6024 – Rückfahrkamera 170° Für Fiat Ducato / Citroen Jumper / Peugeot Boxer, Bremsleuchte

Produktmerkmale Kamera:

• Dual View Rückfahrkamera (2 Kameralinsen)
• Fiat Ducato – Citroen Jumper – Peugeot Boxer 2006-2020
• zum Austausch der OEM 3.Bremsleuchte bei Fahrzeugen mit Innenausbau, Orientierungslinien über Jumper, Nachtsichtfunktion und um 20° verstellbarem Blickwinkel
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Fahrzeuge mit Innenausbau wie Wohnmobile oder Werkstattwagen
  Installation ohne Verschraubung durch den Lade- oder Innenraum
  Anschluss:
  – rot +12V geschaltet laststabil (abgesichert)
  – schwarz Masse/GND Karosserie direkt
• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: 2 Kameralinsen und Nachtsichtfunktion, Blickwinkel um 20° verstellbar
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 bei aktiver Nachtsichtfunktion
• Auflösung: 600 TV lines
• Blickwinkel Kamera 1: diagonal 170° horizontal 145° vertikal 80° + 5°
• Blickwinkel Kamera 2: diagonal 100° horizontal 80° + 5° vertikal 50° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 6-Pin-Stecker
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 80°C
• Abmessungen: siehe OEM Bremsleuchte

Anschlusskabel an der Kamera:

• 0,5 Meter Kabel 7 Pin Stecker (m)
• Steckverbinder: Orientierungslinien

Kabelsatz:

• 6,5 Meter 7 Pin Verlängerung
• 0,2 Meter 7 Pin Anschlusskabel

Anschluss:

• rot: +12V geschaltet (Rücklicht/Zündung) (abgesichert)
• schwarz: Masse Karossserie
• gelb: Triggerleitung +12V geschaltet Kamera1
• Cinch gelb: Kamera1
• weiß:Triggerleitung +12V geschaltet Kamera2
• Cinch weiß: Kamera2

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

kompatibel mit:

• Citroen Jumper (250) 10/2006 – 05/2014
• Citroen Jumper (250) 05/2014 – 2022
• Citroen Relay (250) 10/2006 – 05/2014
• Citroen Relay (250) 05/2014 – 2022
• Fiat Ducato (ZAF250) 06/2006 – 05/2014
• Fiat Ducato (ZAF250) 05/2014 – 03/2021
• Fiat Ducato (ZAF250) 04/2021 – 2022
• Opel Movano Cargo C (Y) 10/2021 – 2022
• Peugeot Boxer (Y) 02/2007 – 05/2014
• Peugeot Boxer (Y) 05/2014 – 2022
