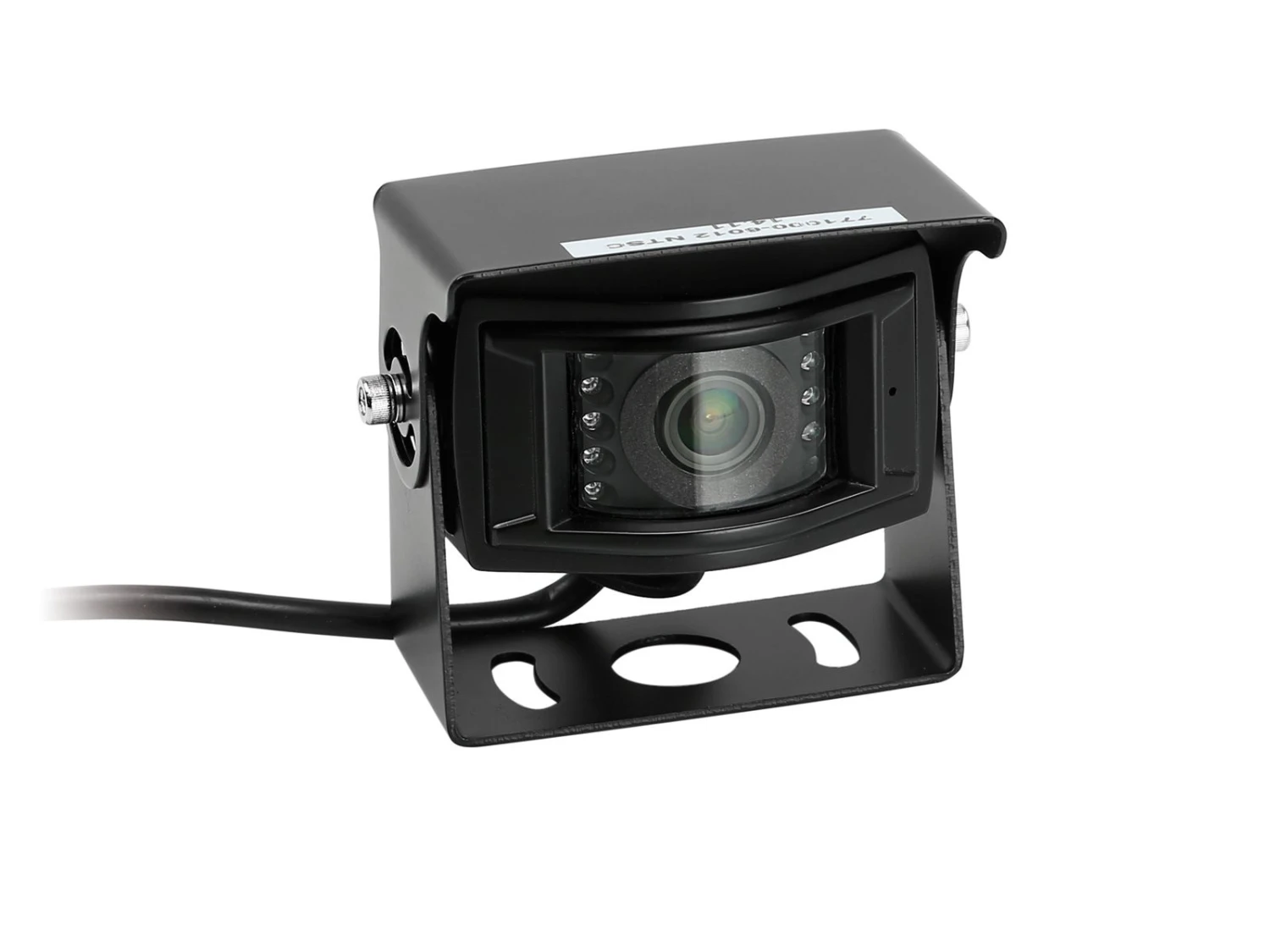

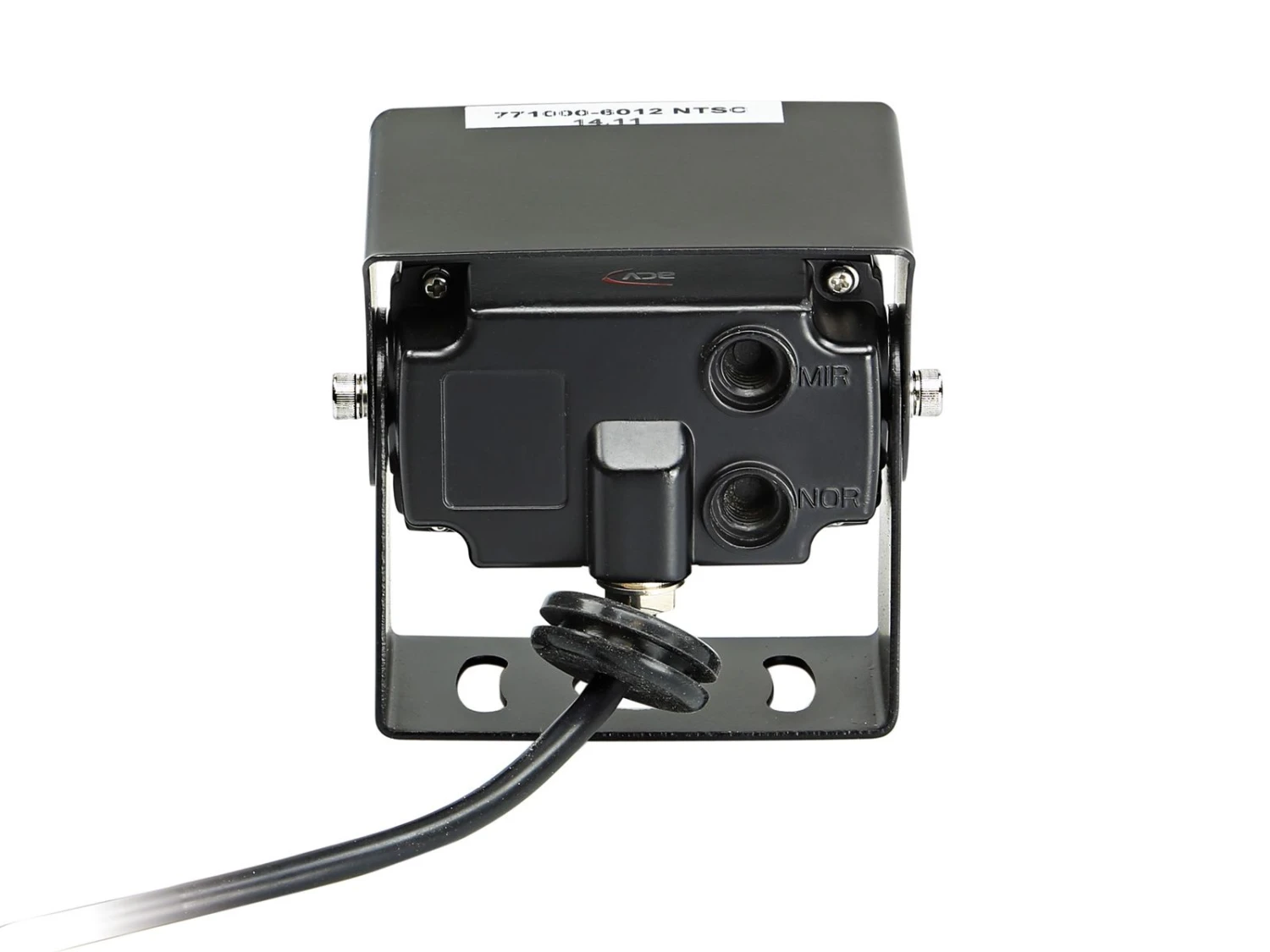

ACV 771000-6012 – Universal 170° Rückfahrkamera, Aufbau, Caravan / Transporter – Schwarz

Produktmerkmale Kamera:

• Rückfahrkamera universal, Mit Orientierungslinien und Nachtsichtfunktion, Weitwinkel mit 170° Blickwinkel (diagonal)
• Design: Transporter / Wohnmobil
• Montageart: Anbau /Dachmontage
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Anschluss:
  – rot +12V geschaltet laststabil (abgesichert)
  – schwarz Masse/GND Karosserie direkt
• Aufbau: Metall
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper und Nachtsichtfunktion
• Sensor Typ: 1/4″ Sony CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 728 x 512
• Auflösung: 480 TV lines
• Blickwinkel: 170° (diagonal)
• Blickwinkel: horizontal 113° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 180mA
• Betriebstemperaturbereich: -20°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C
• Abmessungen (mit Halter): L / B / H / – 76mm / 60,39mm / 73,8mm

Anschlusskabel an der Kamera:

• 3 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

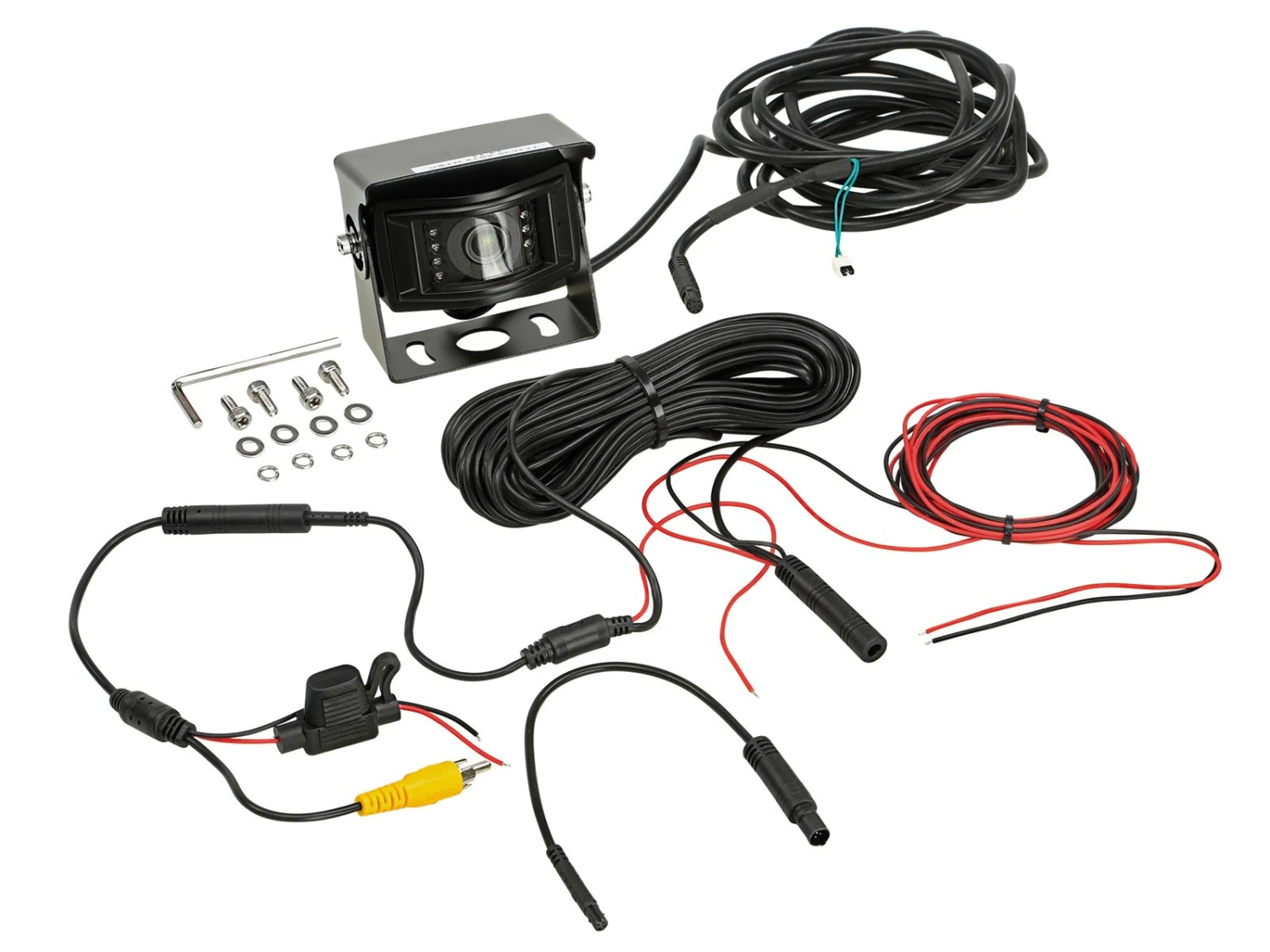

Kabelsatz:

• 3 Meter Kabel mit 8-pin Mini-Stecker 7 mm inkl. 1 Jumper Adapterkabel
  8-Pin Mini- Stecker --> 4 -Pin-Mini-Stecker
• 15 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am
  Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (
  RCA )

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter

Produktmerkmale Kamera:

• Aufbau: Kunststoff mit Kugelkopf
• Farbe: weiß
• Extras: Orientierungslinien über Jumper und Nachtsichtfunktion
• Sensor Typ: 1/3 Sony CCD
• Bildsystem: NTSC Farbe
• Effektive Pixel: 628 x 512
• Linse: 1,9mm / F 2.0
• Lux: 0.1
• Auflösung: 480 TV lines
• Blickwinkel: 170°
• Blickwinkel: horizontal 53° vertikal 41° + 5°
• Staub und Wassergeschützt: IP67
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 3,6 W
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C
• Abmessungen: L / B / H – 231 / 198 / 111 mm
• Gewicht:

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am
  Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (
  RCA )

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter
