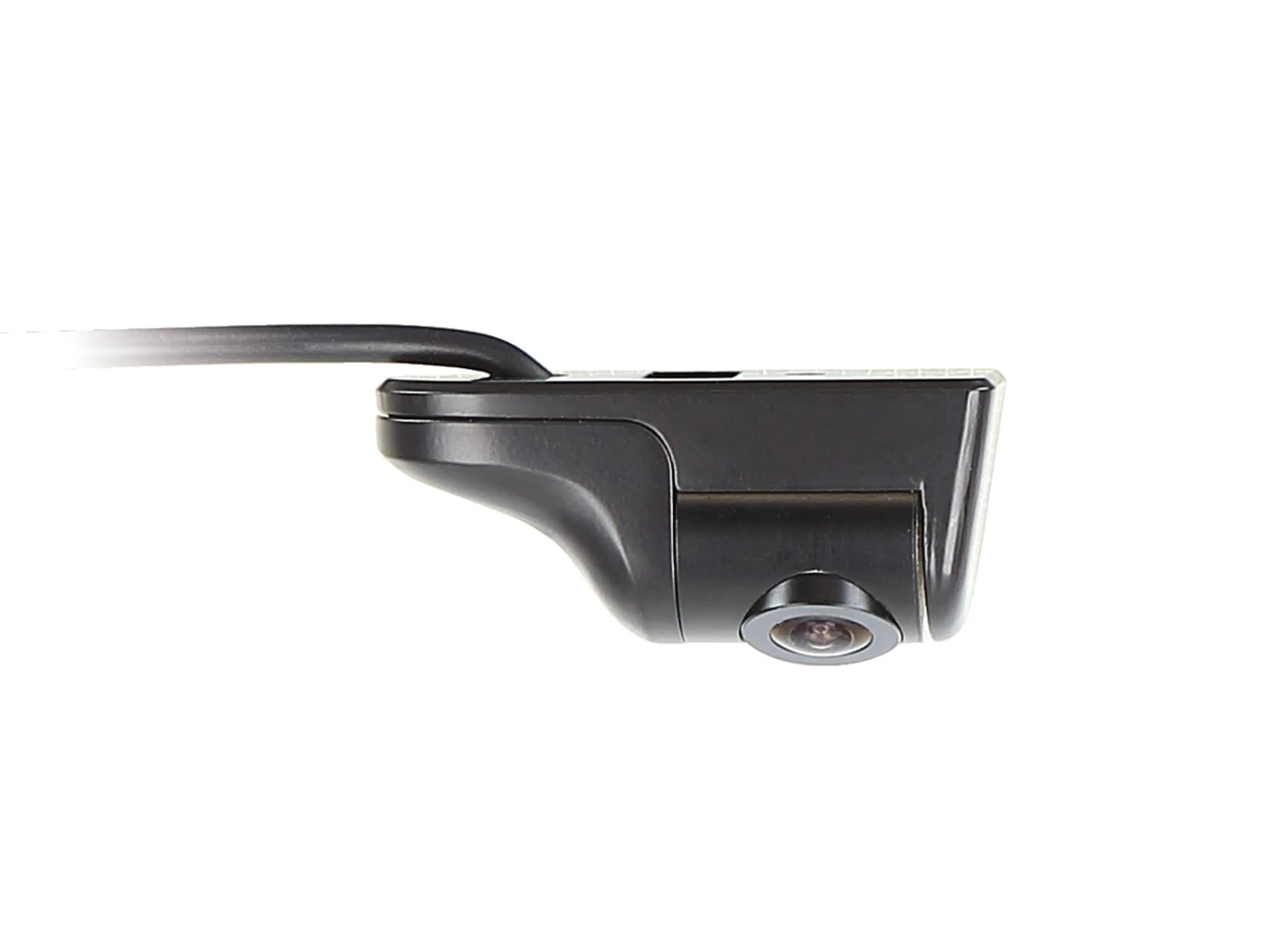

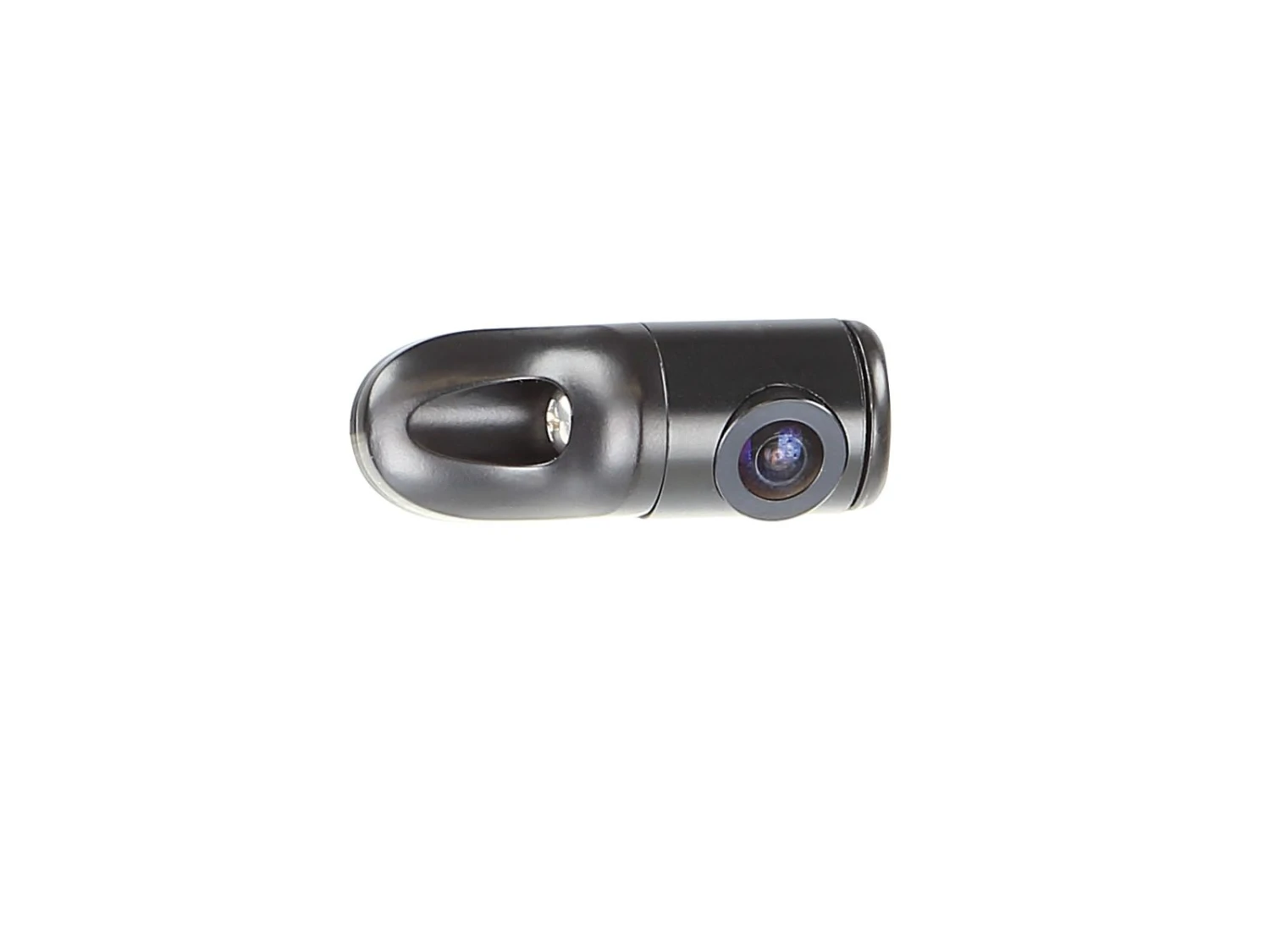

ACV 771000-6005 – Universal 170° Rückfahrkamera (oval), Unterbau / Aufbau

Produktmerkmale Kamera:

• Rückfahrkamera universal (oval) Unterbau / Anbau mit Orientierungslinien und Spiegelungsfunktion
• Bauform: viereckig
• Montageart: Unterbau
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Vor Installation Blickwinkel überprüfen

  Kamera-Betriebsspannung: +3V
  Anschluss ohne Spannungswandler beschädigt die Kamera
  Anschluss:
  – rot +12V geschaltet laststabil (abgesichert)
  – schwarz Masse/GND Karosserie direkt
• Aufbau: Kunststoff / Metall
• Farbe: schwarz
• Extras: Orientierungslinien und Spiegelungsfunktion über Jumper
• Sensor Typ: 1/4″ Aptina-ASX340
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 576
• Linse: 1,9mm / F 2.0
• Lux: 0,3
• Auflösung: 480 TV lines
• Blickwinkel: 170°
• Blickwinkel: horizontal 155° vertikal 95° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 200mA
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C
• Abmessungen: L / B / H – 48mm / 23mm / 25mm

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

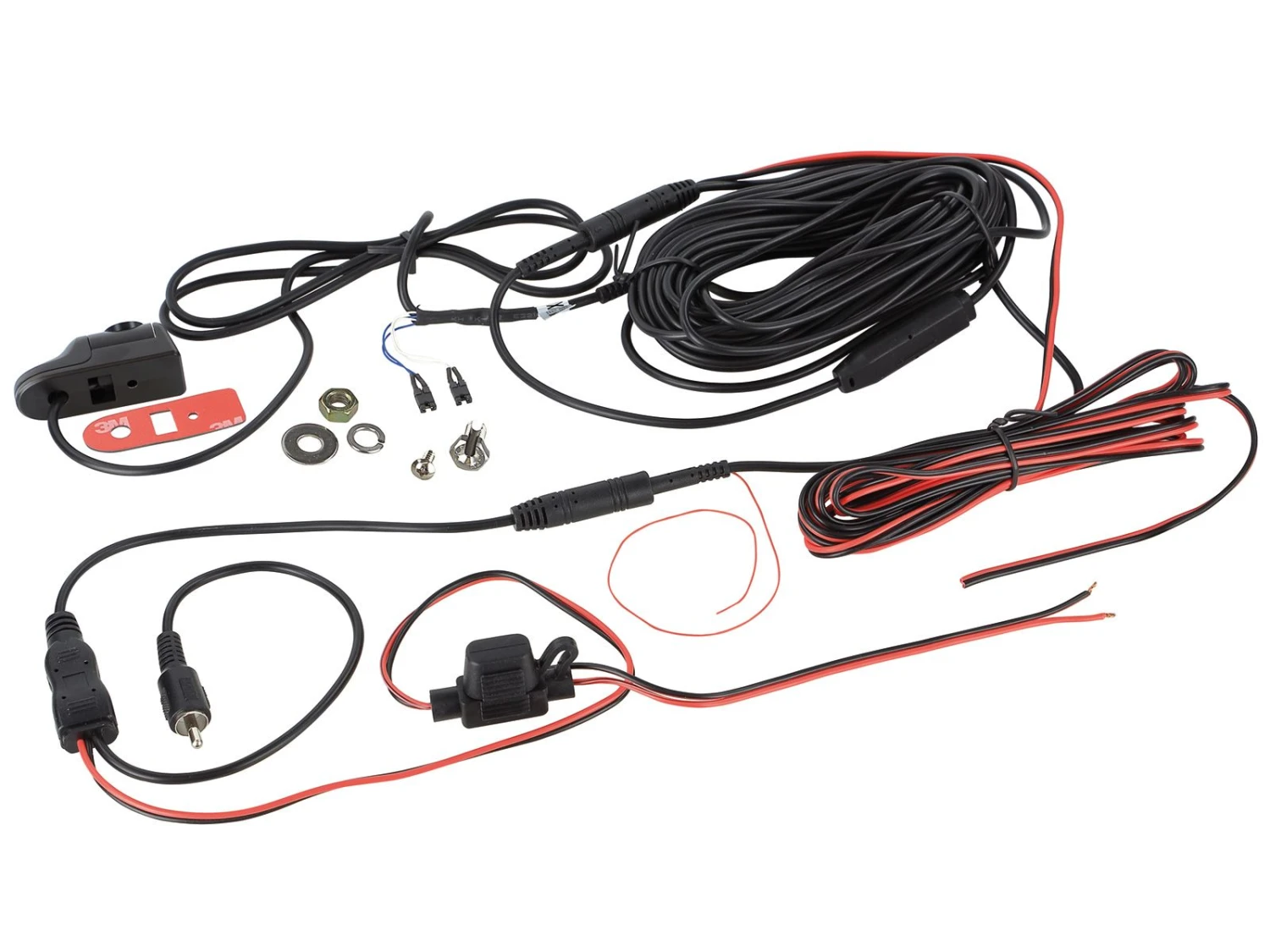

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am
  Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel
  (RCA)

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter
