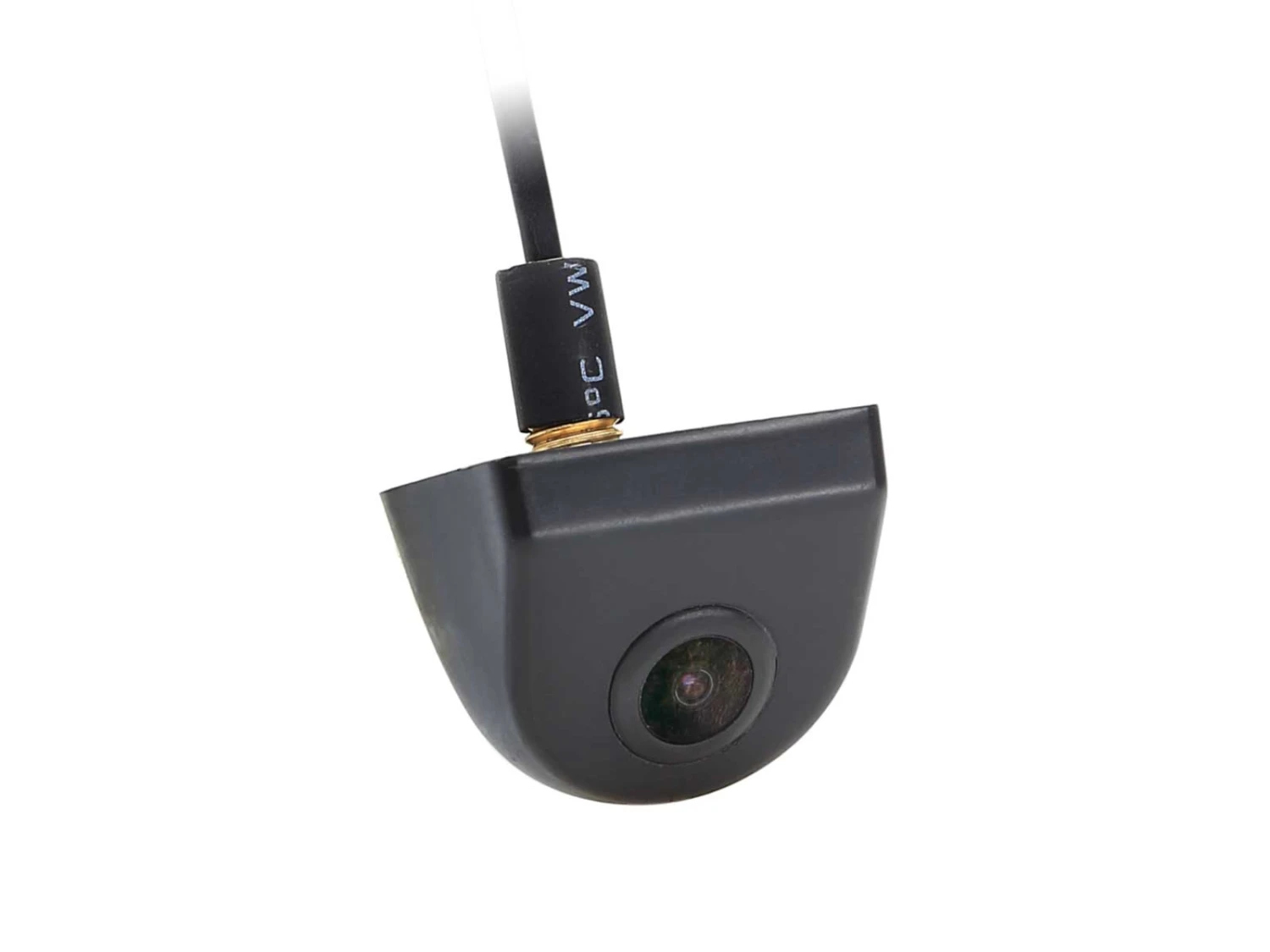

ACV 771000-6003 – Universal 170° Rückfahrkamera (4-eckig), Unterbau / Aufbau

Produktmerkmale Kamera:

• Rückfahrkamera universal, mt horizontaler und vertikaler Spiegelungsfunktion
• Bauform: viereckig
• Montageart: Unterbau / Anbau
• Hinweis:
  Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
  Kamera-Betriebsspannung: +3V
  Anschluss ohne Spannungswandler beschädigt die Kamera
  Anschluss:
  – rot +12V geschaltet laststabil (abgesichert)
  – schwarz Masse/GND Karosserie direkt
• Aufbau: Kunststoff mit 8mm Gewinderohr (Kabelführung)
• Farbe: schwarz
• Extras: Horizontale und vertikale Spiegelungsfunktion über Jumper
• Sensor Typ: CMOS PC1089
• Bildsystem: NTSC Farbe
• Effektive Pixel: 728 x 488
• Linse: 1,9mm / F 2.0
• Lux: 0,3
• Auflösung: 480 TV lines
• Blickwinkel: 170°
• Blickwinkel: horizontal 103° vertikal 78° + 5°
• Staub und Wassergeschützt: IP67
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt + 10 %
• Stromaufnahme: 200mA
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C
• Abmessungen: L / B / H – 34,5mm / 33mm / 27,57mm

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am
  Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel
  (RCA)

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter
